КЛАПАН ФЛАНЦЕВЫЙ SCHNEIDER ELECTRIC V232-50-38
Клапан TAC Venta V232 предназначен для использования в системах отопления, горячего водоснабжения и кондиционирования. TAC Venta занимает лидирующее место среди клапанов HVAC, соответствующих стандарту IEC 534. Уникальным свойством клапанов TAC Venta является высокая точность работы, при которой передача тепла всегда будет пропорциональна управляющему сигналу. За счет высокой точности управляющей характеристики клапана значительно снижается расход электроэнергии. Извеcтно, что оптимизация систем управления микроклиматом в помещении во многом зависит от качества клапанов. Замена старых клапанов в уже существующей системе TAC Venta может стать выгодным вложением денежных средств, которое окупится в кратчайшие сроки. Клапаны TAC Venta практически не требуют сервисного обслуживания, что является их несомненным преимуществом. Клапаны данного типа являются самоочищающимися, нечувствительными к воздействию твердых частиц, содержащихся в воде, и устойчивыми к коррозии. Корпус клапана изготовлен из бронзы высокоточного литья, седло клапана – из нержавеющей стали. Клапан работает бесшумно (Xfz=0.6), обеспечивая плотное перекрытие потока (протечка 0.02 %).
- Бренд: APC
- SKU: EL034209
- Цена:
Подробнее
ОБЗОР МОДИФИКАЦИЙ
| Клапан TAC Venta V232 | Приводы без пружинного возврата | С пружинным возвратом | |||||
| Модель | Диаметр, мм | Kvs, м3/час | М310 | М400 | М800 | М1500 | М700 |
| V232-25-10 | 25 | 10 | X | 800 | 1600 | 1600 | 1600 |
| V232-32-16 | 32 | 16 | X | 750 | 1600 | 1600 | 1600 |
| V232-40-25 | 40 | 25 | X | 700 | 1600 | 1600 | 1600 |
| V232-50-38 | 50 | 38 | X | 600 | 1600 | 1600 | 1600 |
ТЕХНИЧЕСКИЕ ДАННЫЕ:
| Тип клапана | двухходовой конический |
| Класс давления | PN 25 |
| Расходная характеристика | EQM |
| Ход штока | 20 мм |
| ∆Pm | max 800 kPa |
| Протечка | max 0.02% от Kv |
| Температура теплоносителя | min -20 °C max +150 °C |
| Фланцевые отверстия | согл. SS 335 и ISO 2084 |
Конструкция и характеристики клапана:
Благодаря своей особой запатентованной конструкции, клапан V232 является сбалансированным (гидравлически разгруженным), что приводит к уменьшению величины усилия, требуемого для управления клапаном . Специальное строение заглушки предохраняет клапан от засорения твердыми частицами, присутствующими в жидкостях
Специальное крепление заглушки уменьшает риск возникновения вибрации . Клапан закрывается при подъеме штока.
Расходная характеристика клапана – равнопроцентно модифицированная (EQM). Данная характеристика обеспечивает регулирование при минимальном расходе. Это особенно важно для систем с большим диапазоном нагрузок

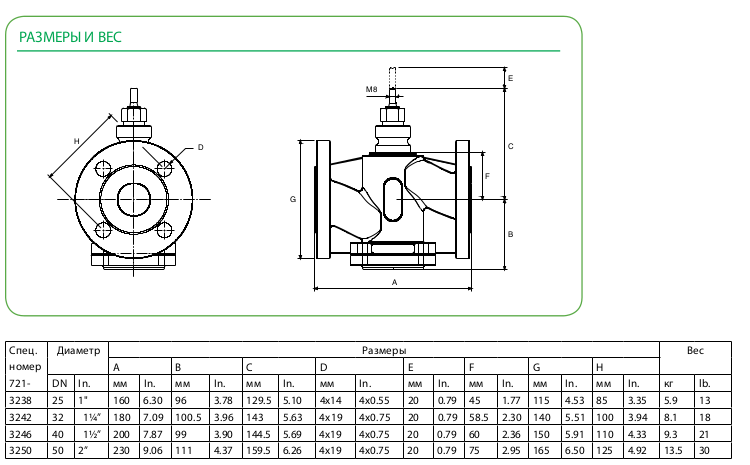

РАЗМЕРЫ
