Масляный туман Х-CYCLONE серии RJ

Технические особенности

• Запатентованная высокоэффективная отделительная система X-CYCLONE® с эффективностью сепарации до 99,9999 %. Использующая принцип неистощительного использования природы и природных ресурсов концепция очистки воздуха благодаря применению очищаемых отделителей.
• Крыльчатка вентилятора и электродвигатель выполнены согласно эффективному с точки зрения использования энергии экологическому проектированию в соответствии с европейской директивой ErP (директива о требованиях к экологическому проектированию продукции, связанной с энергопотреблением). Экономия энергии по сравнению с обычными воздухоочистителями до 1000 евро в год.
• Эффективность и действенность воздухоочистителя подтверждена анализом потока пакетов кодов моделирования динамики текучих сред (CFD).
• Основные элементы X-CYCLONE® с проверкой от проскока пламени в соответствии с UL 1046, ULC-S 649, JFEA, DIN 18869-5 и DIN EN 16282.
• 100 % нержавеющий корпус согласно требованиям объединения по совместному пользованию товарными знаками Edelstahl Rostfrei e.V.
• Осуществление проектирования, конструирования и производства в Германии.
• Пожизненная гарантия на основные элементы отделителя аэрозолей X-CYCLONE® и коррозионную стойкость корпуса.

Принадлежности

• Надставка для фильтра EUREVEN® F2011 с влагоотталкивающим, очищаемым, синтетическим фильтрующим средством наиболее эффективная в случае слабого образования дыма.
• Надставка для фильтра для мелкодисперсных взвешенных частиц наиболее эффективная в случае сильного образования дыма.
• Агломераторная система из высококачественной стали для частиц PM2,5.
• Ячеистый агломератор наиболее эффективный в случае высокого содержания водяного пара.
• REVEN® TEC-Pipe для конденсации водяных и масляных паров.
• Защита от попадания стружки, фильтр с активированным углем и мешочный фильтр.
• Вытяжные шланги, улавливающие вытяжки и консоли.

Технология

Пожизненная гарантия фирмы REVEN® на основные элементы X-CYCLONE®!

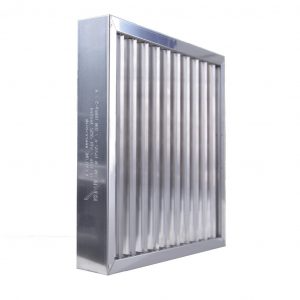

Основной элемент X-CYCLONE® совершенно не требует обслуживания и является самоочищающимся! Отделяемые в основном элементе аэрозоли стекают в виде текучей массы сверху вниз оль профилей X-CYCLONE®. Стекающая жидкость также смывает наслоившиеся твердые вещества и вымывает их из профилей основного элемента. Подлежащих регулярной замене материалов разового использования не требуется. Поэтому содержание, эксплуатация и обслуживание является намного более экономичным по сравнению с обычными воздухоочистителями.

Описание принципа действия  отделителя X-CYCLONE®
Процесс отделения в основном элементе отделителя аэрозолей X-CYCLONE® осуществляется в 4 этапа:

Этап 1
Загрязненный аэрозолями отводимый воздух поступает в основной элемент X-CYCLONE®. На входе 1 происходит сильное ускорение воздушного потока, что приводит к осуществлению первого отделения.
Этап 2
Сильно ускоренный воздушный поток преобразуется во вращающееся завихрение 2 , отделяющее переносимые по воздуху аэрозоли.
Этап 3
На выходе воздуха 3 основного элемента отделителя аэрозолей X-CYCLONE® происходит сталкивание воздушных потоков и вращающихся завихрений, что ведет к агломерации и дальнейшему отделению мелких аэрозольных частиц.

Этап 4
Отделенные в основном элементе отделителя аэрозолей X-CYCLONE® аэрозоли осаждаются на профиле и в виде отделенной текучей массы 4  стекают в элементе вниз.

Точно также происходит отделение тонкой пыли. Но она не стекает, как текучие среды вниз 4 . Поэтому при осуществлении отделения сухой и клейкой тонкой пыли необходимо интегрирование системы REVEX®.

Говоря о системе REVEX®, речь идет о запатентованной технологии распыления, выполняющей две функции:
A) Она предназначена для автоматической очистки основных элементов отделителя аэрозолей X-CYCLONE®.
B) Она очищает воздух точно так, как используемые в химической промышленности воздухопромывные камеры. Благодаря непрерывному действию REVEX® по промыванию воздуха из воздушного потока вымываются мельчайшие аэрозоли, а также вредные газы. На изображении представлен компактный воздухоочиститель X-CYCLONE® серии CR с интегрированной системой REVEX® для автоматической очистки и постоянного промывания воздуха.
