РТ-5 регуляторы температуры

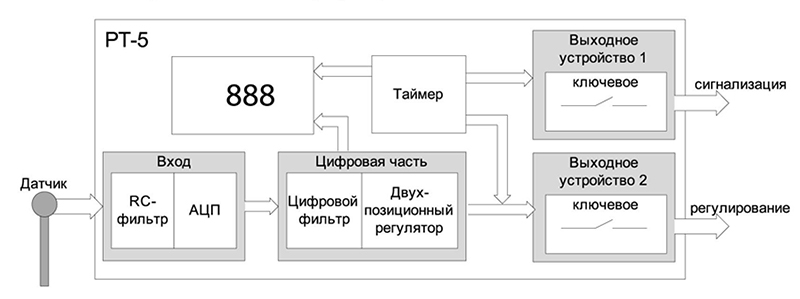

Условный номер и код датчика

Тип датчика

Диапазон работы датчика

Разрешающая способность

1 (E_H)

ТХА (К)

-50…999°С

1°С

2 (E_L)

ТХК (L)

-50…750°С

1°С

5 (r8)

ТСМ 50М α=0,00391ºC^-1(W₁₀₀=1,391)

-50…+200°С

1°С

6 (r_8)

ТСМ 100М α=0,00391ºC^-1(W₁₀₀=1,391)

-50…+200°С

1°С

7 (r1)

ТСП 50П α=0,00391ºC^-1(W₁₀₀=1,391)

-99…+650°С

1°С

8 (r5)

ТСП 50П α=0,00391ºC^-1(W₁₀₀=1,391)

-99…+650°С

1°С

9 (r_1)

ТСП 100П α=0,00391ºC^-1(W₁₀₀=1,391)

-99…+650°С

1°С

10 (r_5)

ТСП 100П α=0,00385ºC^-1(W₁₀₀=1,385) (Pt100)

-99…+650°С

1°С

11 (E_J)

ТЖК(J)

-50…+900°С

1°С

12 (i05)

Ток 0…5 мА

0…100%

0,1%

13 (i42)

Ток 4…20 мА

0…100%

0,1%

16 (U01)

Напряжение 0…100 мВ

0…100%

0,1%

18 (U05)

Напряжение 0…50 мВ

0…100%

0,1%

19 (r23)

ТСМ гр.23

(R=53 Ом, α=0,00391ºC^-1)

-50…+200°С

1°С

20 (r_6)

ТСМ 100М α=0,00391ºC^-1

-50…+200°С

1°С

21 (r6)

ТСМ 50М α=0,00391ºC^-1

-50…+200°С

1°С

22 (i20)

Ток 0…20 мА

0…100%

0,1%

23 (E_n)

ТНН (N)

-50…+999°С

1°С

Тип регулирования

Позиционный от электромагнитного реле с индикацией

Число каналов измерения

1

Число каналов сигнализации, регулирования

2

Закон регулирования

2-х позиционный

Уставки

2 независимых набора

Дискретность задания уставок

0,1°С

Вид индикации

Цифровая светодиодная,

3 разряда (высота цифр 10 мм)

Логика работы выходных устройств

Выбирается оператором

Погрешность срабатывания выходных устройств, не более

0,1°С

Индикация замыкания контактов выходных устройств

2 красных светодиода

Предел допускаемой основной приведенной погрешности от диапазона измерения, не более

0,5%

Параметры цифрового таймера:

- Управляемое выходное устройство

Реле 1

- Приведенная погрешность, не более

0,11%

- Число участков

До 4

- Длительность по времени каждого участка

1...9999 мин

- Режимы работы

Ручной, автоматический

Сохранение в энергонезависимой памяти

Текущие настройки

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96

IP20 (щитовое исполнение)

IP54 (настенное исполнение)

Температура окружающего воздуха

+1…+50°С

Питание

~ 220 В; 50 Гц

Потребляемая мощность, не более

7 Вт

Габаритные размеры, не более

48x96x90 мм (щитовое исполнение)

105х145х45 мм (настенное исполнение)

Масса, не более

0,5 кг
